        氧气色香蕉在线视频播放由91香蕉网站下载股份为您整理，欢迎阅读了解。

        氧气色香蕉在线视频播放

        一、氧气色香蕉在线视频播放产品概述

        氧气色香蕉在线视频播放是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与智能流量积算仪配套使用，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.智能涡街色香蕉在线视频播放可用于各种气体、液体和蒸汽的流量检测及计量。

        二、氧气色香蕉在线视频播放工作原理

        氧气色香蕉在线视频播放的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。

        色香蕉在线视频播放流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体，当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。

        f=(srV)/d

        式中:

        ｆ── 柱体侧旋涡分离的频率(Ｈｚ);

        Ｖ── 柱侧流速(ｍ/ｓ);

        ｄ── 柱体迎流面宽度(ｍ);

        Ｓr ── 斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。


        三、氧气色香蕉在线视频播放流量范围表

        表1、液体与气体(单位：m3/h)

        通径

        （DN）

        液体流量范围

        （m3/h）

        输出频率范围

        （Hz）

        气体流量范围

        （m3/h）

        输出频率范围

        （Hz）

        15

        1.2～6.2

        90～900

        5～25

        265～2640

        20

        1.5～10

        40～396

        8～50

        218～1982

        25

        1.6～16

        32～325

        10～70

        172～1420

        32

        2～20

        20～250

        15～150

        130～1350

        40

        2.5～25

        13～130

        22～220

        115～1147

        50

        3.5～35

        9～93

        36～320

        96～854

        65

        6～60

        8～82

        50～480

        61～583

        80

        10～100

        6～65

        70～640

        45～417

        100

        15～150

        5～50

        130～1100

        43～367

        125

        25～250

        5～47

        200～1700

        33～290

        150

        40～400

        4～40

        280～2240

        27～221

        200

        80～800

        3～33

        580～4960

        24～207

        250

        140～1400

        3～26

        970～8000

        20～171

        300

        200～2000

        2～22

        1380～11000

        17～136

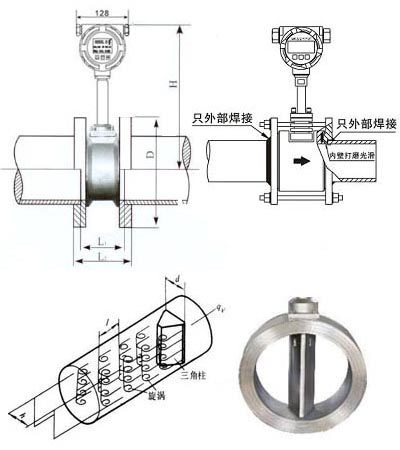

        四、氧气色香蕉在线视频播放外形尺寸图

        通径

        （DN）

        L

        （mm）

        H

        （mm）



        10

        66

        360

        15

        66

        360

        20

        66

        360

        25

        66

        360

        32

        66

        365

        40

        80

        370

        50

        80

        375

        65

        93

        383

        80

        100

        390

        100

        125

        400

        125

        145

        470

        150

        165

        500

        200

        196

        580

        250

        235

        650

        300

        255

        700

        五、氧气色香蕉在线视频播放安装示意图

        注意事项

        图例

        1.扩管的安装

        对于小口径大流量，必须扩管安装，同时保证色香蕉在线视频播放的前直管段≥15D，后直管段≥5D



        2.缩管的安装


        对于大口径小流量，必须缩管安装，同时保证色香蕉在线视频播放的前直管段≥15D，后直管段≥5D



        3.弯管的安装

        如果色香蕉在线视频播放的前端有90°弯头或T型接头，要保证色香蕉在线视频播放的前直管段≥15D，后直管段≥5D



        4.同一平面两个弯管的安装

        如果色香蕉在线视频播放的前端有两个90°弯头，要保证色香蕉在线视频播放的前直管段≥20D，后直管段≥5D



        5.不同平面两个弯管的安装

        如果色香蕉在线视频播放的前端有两个90°弯头，要保证色香蕉在线视频播放的前直管段≥25D，后直管段≥5D



        6.调节阀的安装

        如果色香蕉在线视频播放前后需要安装调节阀，要保证色香蕉在线视频播放的前直管段≥25D，后直管段≥5D

        l六、氧气色香蕉在线视频播放产品选型表

        RL-LUGB

        氧气色香蕉在线视频播放

        口径

        （mm）

        10

        DN10~DN50  (法兰式、卡箍式、螺纹式、对夹式）

        50

        DN50~DN150  (对夹式、法兰式）

        100

        DN100~DN300（法兰式、对夹式）

        300

        DN300以上为插入式

        安装方式

        B

        对夹式

        L

        法兰连接式

        C

        插入式

        补偿方式

        无

        无补偿

        BC

        温度压力补偿

        W

        单温度补偿

        Y

        单压力补偿

        测量介质

        Y

        液体

        Q

        气体

        Z

        蒸汽

        温度范围

        T1

        常温型（120℃以下）

        T2

        高温型（250℃以下）

        压力等级

        P1

        常压～1.6MPa

        P2

        2.5MPa

        P3

        4.0MPa

        本体材质

        A

        碳钢

        B

        304不锈钢

        C

        316不锈钢

        供电方式

        D

        两线制DC24V  4～20mA

        H

        两线制DC24V  4～20mA+HART协议

        C

        电池供电

        附加选项

        R

        RS485 MODBUS通讯协议

        M

        脉冲输出

        B

        防爆（ExII CT6）

        91香蕉网站下载是优质涡轮色香蕉在线视频播放电磁色香蕉在线视频播放厂家，期待为您服务。以上就是氧气色香蕉在线视频播放全文内容。
